轉爐煤氣放散點火裝置細節說明
轉爐煤氣放散點火裝置功能:確保相關裝置在開/停車狀態、正常運行狀態或事故狀態時產生的放散氣能夠及時、安全、可靠的在放散點火裝置中燃燒掉,滿足熱輻射強度、有害氣體排放標準等環保要求。本轉爐煤氣放散裝置設置包括火炬頭、流體密封器、自動控制系統等。
轉爐煤氣放散自動點火裝置自動控制系統實現的功能
1.現場/自動/手動點火;
2.火炬頭、高空伴燒器組件火焰監測;
3.異常情況的聲光報警。
4.放散煤氣壓力參數引入本控制系統。
5.放散煤氣壓力≥13-15kPa自動放散。
6.放散后,放散煤氣壓力≤13kPa關閉放散。
7.通訊協議為以太網通訊端口。
轉爐煤氣放散點火工藝流程說明:
1、排放氣管路
排放氣經切斷閥、盲板閥、調節閥后經筒體、流體密封器后進入火炬頭進行燃燒排放。
2、氮氣管路
氮氣進入界區經總閥后做如下用途:
作為流體密封器密封氮氣;
氮氣總管上設壓力表、壓力開關,信號傳送至控制室。

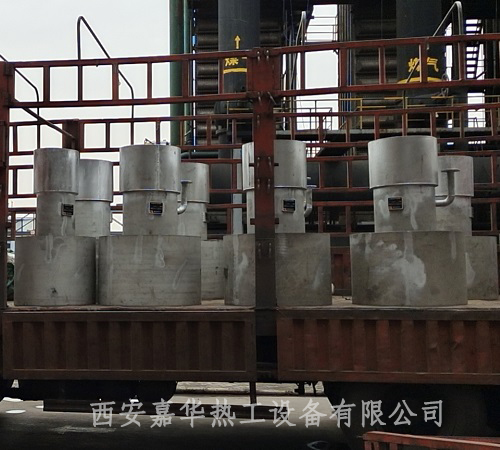

3、轉爐煤氣放散點火裝置火炬頭:
火炬頭上部關鍵部分采用鎳基耐高溫材料來保證火炬頭的耐高溫性能以及高溫下的強度,確保火炬頭在高溫條件下的抗氧化能力和耐腐蝕性能;
火炬頭其它部分的材料為不銹鋼,具有較強的高溫強度和耐腐蝕性能;
主燃燒器:主燃燒器是整個高爐煤氣放散系統中最關鍵的設備。即使在惡劣的工況(短時超負荷、放散量特別小、煤氣含水量過高、大風、大雨等)下,也只需要消耗少量的伴燒氣體,就能使大量低熱值的放散氣體得以充分燃燒,從而將大大降低對環境的污染。
防風罩:火炬頭上部設防風罩,能將高爐煤氣燃燒所需要的部分空氣從防風罩下面引射進入火炬頭并與放散氣體充分混合,從而使得高爐煤氣燃燒充分、穩定。同時也大幅提高了放散火炬燃燒放散時抵抗外部惡劣氣候(大風、大雨、大雪)的影響的能力。
旋流片:利用先進的三維流動理論及設計方法,設計的旋流片是一種性能優良,流動阻力較小的結構,使低熱值的放散氣體在火炬頭部達到速度均勻的流場與環形伴燒火焰充分接觸,使得放散氣體能充分、穩定燃燒。
今天我們就暫時的講到這里,明天我們繼續分享轉爐煤氣放散點火裝置細節說明。
