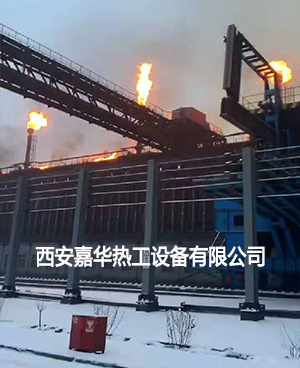

8套焦爐荒煤氣放散點火裝置具體方案
今天我們簡明扼要，先恭喜西安嘉華熱工設備有限公司拿下8套荒煤氣放散和1套凈煤氣放散點火裝置，我們就通過這8套荒煤氣放散點火裝置為例來分享我們的具體設計方案。每個現場工況不同，如果有其他的疑慮歡迎前來咨詢哦。
甲方所提供的技術資料及技術參數：
1、集氣母管的工藝條件放散物： 焦爐荒煤氣。
2、介質溫度：﹤100℃。
3、放散管出口最大壓力：150~300 pa。
4、引燃方式：通過火焰傳輸器對荒煤氣直接引燃。
5、蒸氣：蒸汽引風助燃、消煙、滅火。
6、工藝技術要求：放散燃燒點火裝置要求具有：自動、手動兩種控制方式。操作控制箱安裝在兩座焦爐端臺頂部小屋內。
7、安裝位置：焦爐集氣管上，處于高溫度、高粉塵、高腐蝕。
8、系統組成：兩座焦爐共8套自動點火放散裝置，每座焦爐4套，設計4根放散管，管徑為DN500，兩座焦爐共8根放散管。自動點火控制柜采用一控四控制方式（一個控制柜控制四 套放散點火裝置），點火信號、火焰信號、各閥組狀態信號等送控制室，監視點火放散狀態。在控制室能夠修改自動放散壓力設定值，設定值根據工藝需要確定。
8套焦爐荒煤氣放散點火裝置具體方案：
經現場勘查，增設蒸汽吹掃閥、安裝執行機構、更改DN500放散管道，需在原焦爐放散管質檢架設橋架，在焦爐放散控制系統安裝在兩座焦爐集氣管之間，采用一控四制，每個PLC控制柜分別控制四根放散管；
1、每個PLC控制柜都有配備一套ups不間斷電源，當停電時ups作為備用電源就會及時給控制柜供電，以保證在停電時放散正常運行。
2、當檢測到集氣管中壓力上升后，會及時傳輸信號給程控柜，開啟放散點火系統，放散塔放散點燃介質為焦爐荒煤氣，此系統具有攏火滅火功能，攏火滅火介質為低壓蒸汽，整套系統滿足現場使用要求，具有手動、自動、遠程點火操作集中控制。
3、控制柜與UPS安裝在煤塔下部附近的屋內，工控機設置在甲方新建中控室，光纖由乙方提供。
