焦爐凈煤氣放散點火裝置那些知識,你了解嗎
之前我們很少分享焦爐凈煤氣放散點火裝置的知識以及現場情況,焦爐凈煤氣和高爐、轉爐的外型還是有點相似的,同樣是高空塔架,點火方式也基本上一樣,只是說存在于煤氣含量不同的問題而已,今天我們就根據我們的施工現場發來的信息來分析一下焦爐凈煤氣放散點火裝置的一些潛在知識,看看您是否都了解呢。
甲方所提供的技術資料
煉焦廠采購 1 套焦爐凈煤氣放散點火控制系統;
自然條件:環境溫度:-25ºC~40ºC;
放散塔放散點燃介質:為焦爐凈煤氣煤氣;
溫度為:30ºC~45℃;
吹掃介質為蒸汽:壓力:3Kg;
焦爐凈煤氣放散點火裝置主要技術指標和要求
1、高度為:35 米;
2、放散管徑:DN800;
3、水封高度:5.5 米,直徑 2.2 米,壁厚 8-10mm。
4、封壓,壓力分別為:4.0KPa; 6.0KPa; 8.0KPa;10.0KPa。
5、水封內設蒸汽盤管保溫。
6、點火溫度:700℃
7、排水閥:DN100.
8、現場使用要求:具備自動、手動點火控制功能,其中點火器兩套,一用一備。
9、防回火流體阻火器:火炬燃燒器設置防回火流體阻火器。
10、 為增快水封排水速度,排水閥常用 DH100 閘閥。
11、放散閥,蒸汽吹掃閥均設有手動強制開閥機構。
12、為準確測量煤氣管網壓力采用甲方抽樣壓力,減少管網差壓的產生,真實反映整個煤氣管網的壓力,方法是在甲方中控室用安全隔離柵隔離出一路 4-20mA 壓力信號到乙方程控柜 PLC,作為煤氣管網壓力判斷依據。

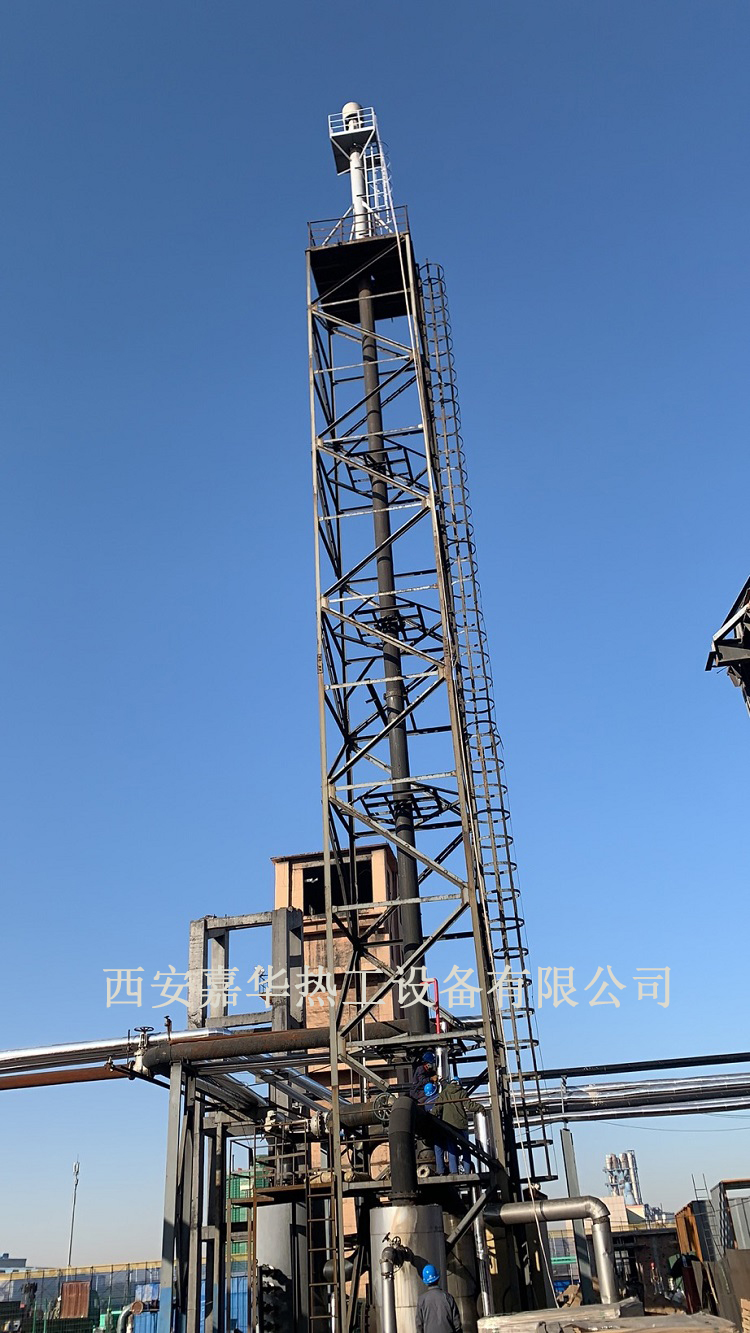

焦爐凈煤氣放散點火裝置的基本情況就介紹完了,在-20℃火炬放散施工現場,嘉華人員不畏寒冷,依然堅守在崗位上,現場所以嘉華工作人員都在辛勤工作,幾十米長的吊車,忙碌的現場,也抵擋不了寒冷,經過吊裝,安裝,調試,經過短短35天的時間,3套轉爐煤氣放散點火裝置和1套高爐煤氣放散點火裝置成功竣工。受到了甲方的一致認可和好評!
