嘉華熱工放散點火操作規程

      本點火系統是西安嘉華熱工設備有限公司以S7-200PLC為控制核心，熱電偶為點火成功反饋信號，引火煤氣總管道設有氣動閥作為總閥開關，四個放散閥管分別設有電動閥進行單獨控制，可任意選擇點火，所需放散管，放散后進行氮氣吹掃，此吹掃是于原點火系統并聯，利用原吹掃系統進行的轉爐煤氣放散點火操作。

       點火開操作步驟：
       1、打開氣動總閥開，綠色框顯示說明氣動閥已經打開。

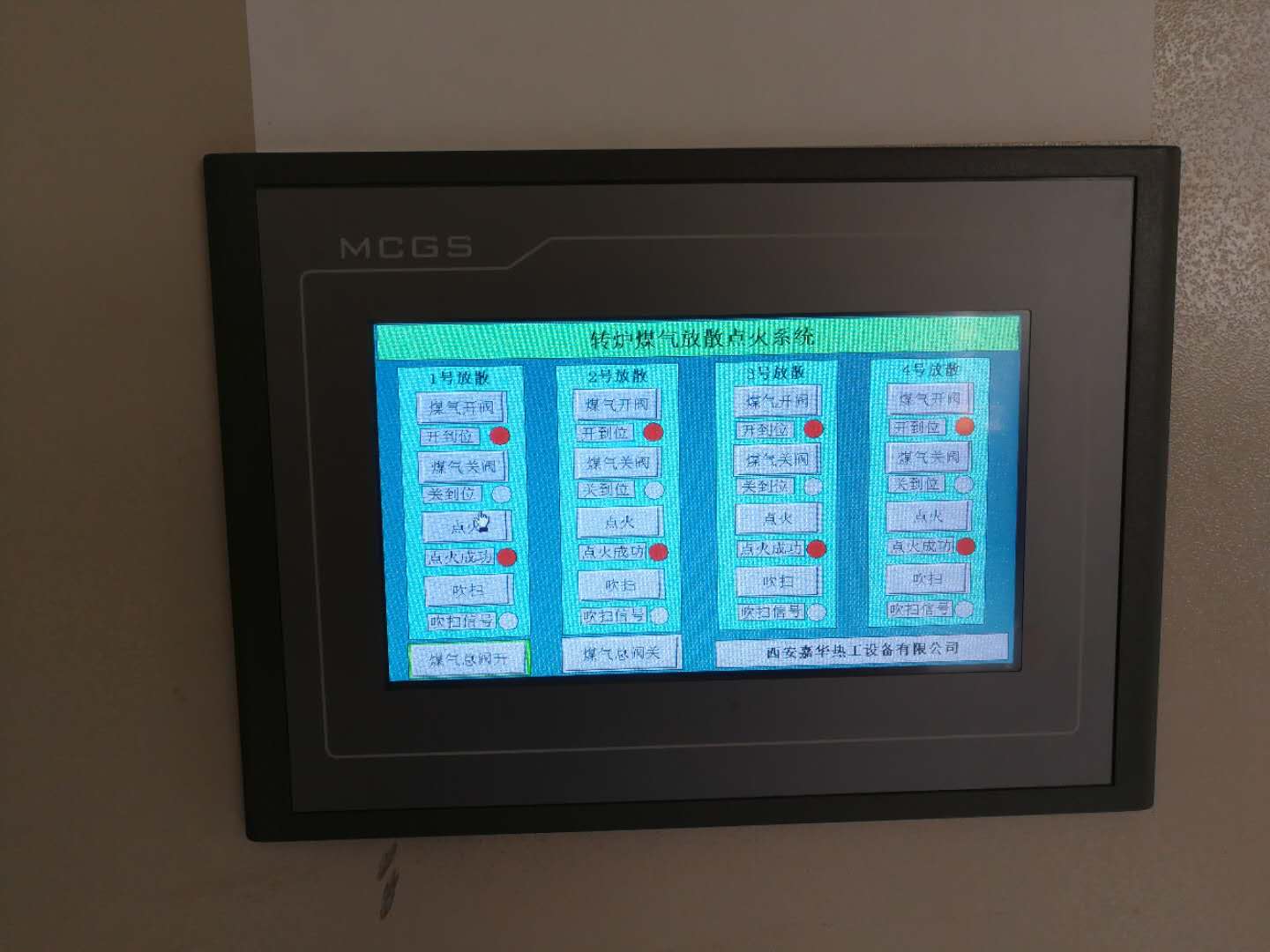

       2、待觸摸屏亮后在觸摸屏上操作，操作程序如下：
            （1）打開氣動總閥開，綠色框顯示說明氣動閥已經打開。
            （2）打開所需放散的放散管，如1#、2#、3#、4#自由選擇。
            （3）打開點火，綠色框顯示，自動點火15秒后停止，無需人員干預，自動進行。
            （4）當點火成功后，點火成功旁的紅圈亮起證明點火成功。
            （5）如需持續伴燒，保持氣動總閥在開啟位置即可。

       點火關操作：
       1、當需要關閉伴燒引火桶時，操作程序如下：
            （1）關閉引火煤氣總管上的氣動閥，并關閉相應放散管上的電動閥。
            （2）開啟氮氣吹掃按鈕，綠色框亮，氮氣吹掃20秒后自動關閉。
            （3）關閉控制柜總電源，以備下次使用。



嘉華熱工現場放散點火系統
