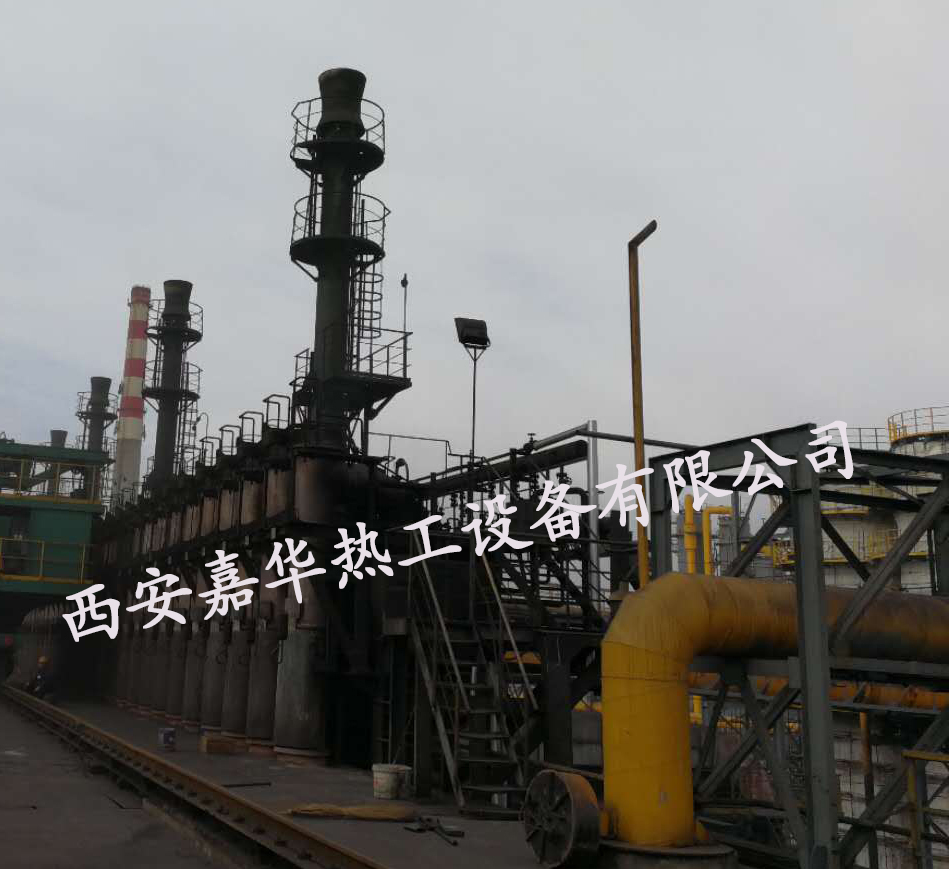

西安嘉華熱工放空點火系統
1、通過控制系統自動點燃主火炬。
2、通過手動點火。
3、若突然停電或突發事故的緊急情況下，焦爐爐壓瞬間升高，達到放散壓力的設定參數要求，差壓變送器給PLC提供放散信號。讓整個控制系統自動啟動放散點火，點燃主火炬。當火焰監測裝置監測到火點時給控制系統反饋有火的信號，控制系統將會關閉點火裝置，當爐壓降到設定的壓力參數時，控制系統將會自動關閉水封閥，點火控制系統恢復到監控狀況下。點火自動控制柜根據來自焦爐集氣管的壓力信號，控制系統閥門動作、點火、消煙等一系列的動作，實現荒煤氣放散的全過程，同時還能在一定程度調節集氣管煤氣壓力。其過程為集氣管壓力升高 預警 壓力持續升高 報警（同時激發器工作） 打開水封閥（分級） 引燃放散荒煤氣 打開引射蒸汽電動球閥 關閉點火電動球閥 （荒煤氣壓力下降到下限值）關閉放散閥 關閉蒸汽閥 一次放散過程完成。
設置備用電源時，當系統停電時仍可保證打開放散水封閥，利用備用電源打開蒸汽球閥，激發點火而進行放散點火消煙作業。此系統不設引火引燃凈煤氣管路。
系統程序設置壓力尖峰智能判斷，即當集氣管壓力升高時，系統程序確定是持續高壓而非壓力尖峰信號時，PLC才發出指令進行放散點火的吹掃、點火。
