高爐煤氣放散點火裝置來了

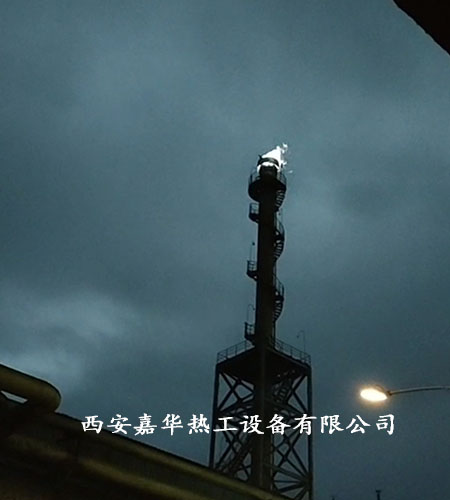

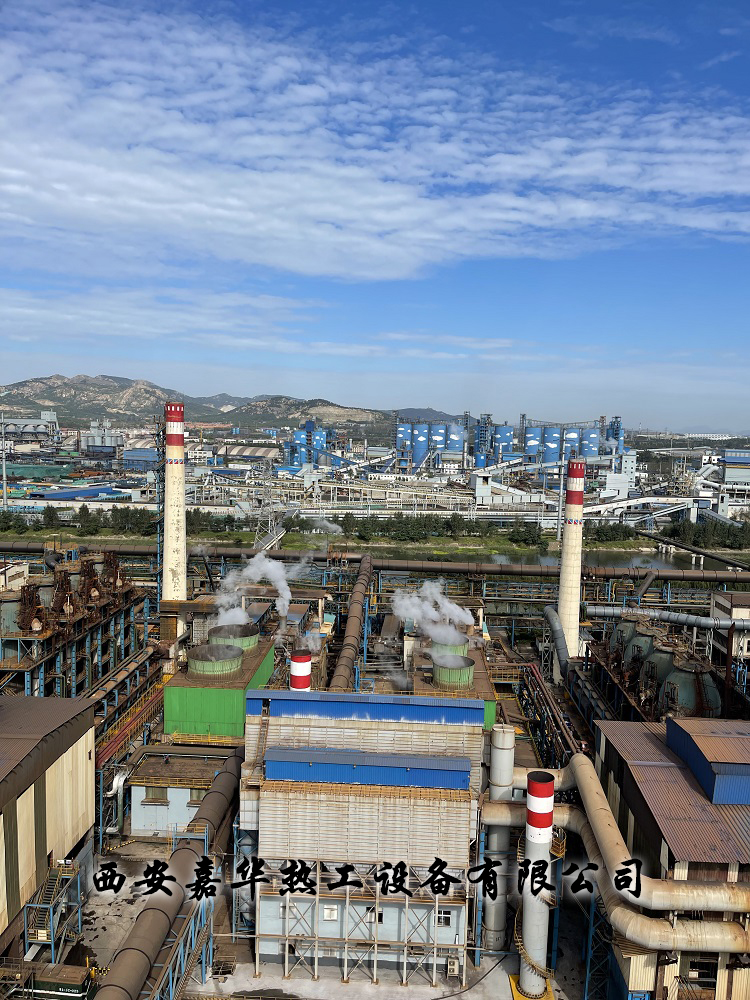

近期我們技術人員去已經正常運行了一年多的高爐煤氣放散點火裝置設備維護，同時也給我們帶大量的現場照片和技術分享，高爐煤氣是比其它煤氣熱值都要低，之前應廠里要求采用其他煤氣進行伴燒處理，但隨著價格高、浪費資源的角度，現轉為高爐煤氣直燃式自動點火伴燒系統，那么我們就來看看我們的直燃式自動點火伴燒系統的強悍吧。
我們還是從此案場的技術參數先看吧：
1、塔架形式：三管式放散塔
2、放散塔燃燒放散能力：145000Nm³/h
3、燃燒放散塔高度：約60-65米
4、放散塔放散管直徑：3×DN1200
5、放散燃燒介質：高爐煤氣
6、放散塔點火介質：高爐煤氣
7、放散塔前的高爐煤氣總管中的煤氣溫度：60-150℃
8、放散塔放散流量：3×100000Nm³/h
9、放散塔高爐煤氣放散壓力：11.5～25kPa（可調）
高爐煤氣直燃式自動點火伴燒裝置系統簡述
高爐煤氣直燃式自動點火伴燒裝置由主燃燒器(包括：導流板、防風罩、流體密封器）、直燃式高空點火伴燒器、高壓發生調理器、火焰檢測組件、高壓裝置、接地組件、氮氣反吹掃管路等組成，通過電梯發弧裝置點燃引入煤氣。
主燃燒器：主燃燒器內置導流片，使低熱值的放散氣體形成速度均勻的流場與外圍點火燃燒器火焰接觸，形成火焰，使得放散氣體得到完全燃燒。
防風罩：吸入周圍部分空氣，使放散氣體能夠充分燃燒；同時穩定火焰，助燃火焰需設置在防風罩內，使其不受外部環境的影響。
流體密封器：防止煙囪回火。
直燃式高空點火伴燒器：采取在放散塔身管道內置安裝，實現高空點火伴燒器在各種惡劣工況下（大風、大雨、大雪）火焰不滅，并保證任何時候均能點燃放散介質。
火焰檢測組件：用于探測點火成功還是失敗。
氮氣反吹掃管路：用于煙囪本體吹掃， 防止回火，管路上設有電動切斷閥和旁路閥組，可就地手動控制和遠程自動控制；且管路設有壓力變送器，當供氣壓力達到低限時發出報警信號。每根吹掃支管上設置氮氣流量檢測儀表，共同使用設置在總管上的總管壓力和溫度進行溫壓補償。
放散塔要求實現就地控制及煤氣柜主控室控制，并配合實現能控中心遠程控制。
講了這么多了是不是基本上已經有了構圖呢，從現場的一些技術參數先得出我們的高爐煤氣直燃式自動點火伴燒裝置系統組成，從組成再到他的技術所能實現再到控制系統，我們一套一套的了解，好了今天我們就到此結束了。
