焦爐荒煤氣放散點火裝置控制系統要求
今天我們從焦爐荒煤氣放散點火裝置技術參數和技術要求來分享該裝置的控制系統的要求。
甲方所提供的技術資料及技術要求
1. 2套焦爐集氣荒煤氣放散。
2. 放散管高度10米，直徑DN900
3. 控制柜4臺，UPS備用電源2臺
4. 集氣母管的工藝條件
5. 放散物：焦爐荒煤氣。
6. 引燃方式：通過觸發高能點火器對荒煤氣直接引燃。
7. 控制方式：放散燃燒點火裝置要求具有：自動、手動兩種控制方式。
8. 安裝位置：操作控制箱安裝在焦爐端平臺小屋內。

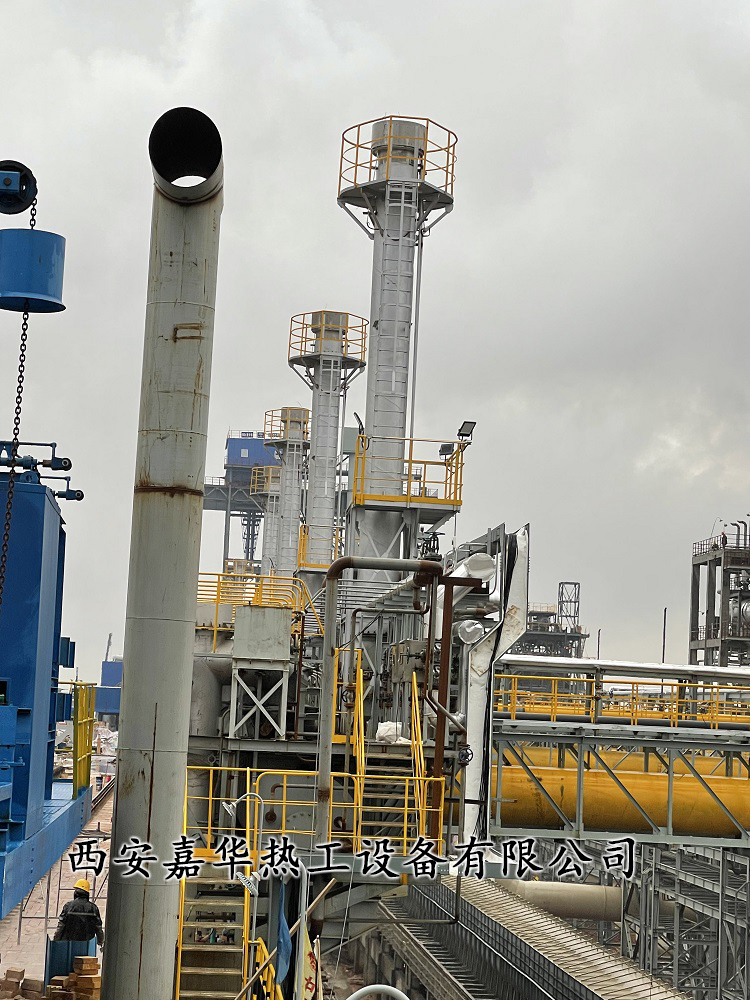

系統組成：一座焦爐共4套焦爐荒煤氣放散點火裝置，設計4根DN500放散管，自動點火控 制柜采用一控兩控制方式（一個控制柜控制兩套放散點火裝置），點火信號、火 焰信號、各閥組狀態信號等送控制柜，并留有modbus RTU通訊光纜接口，可以與 控制室程控柜通訊，實時監視點火放散狀態。在控制柜儀表上能夠修改自動放散 壓力設定值，設定值根據工藝需要確定。
焦爐荒煤氣放散點火裝置控制系統要求
（1）充分考慮異常工況和事故狀態下的可靠應急處置措施，設計必要安全控制、監測預警、緊急連鎖等自控儀表裝置。應考慮到全廠停電時的放散，確保在各種惡劣工況下能做到 100%手動點火成功。
（2）控制方式要求具有 PLC 全自動、DCS 遠程手動操作、就地手動操作控制方式。

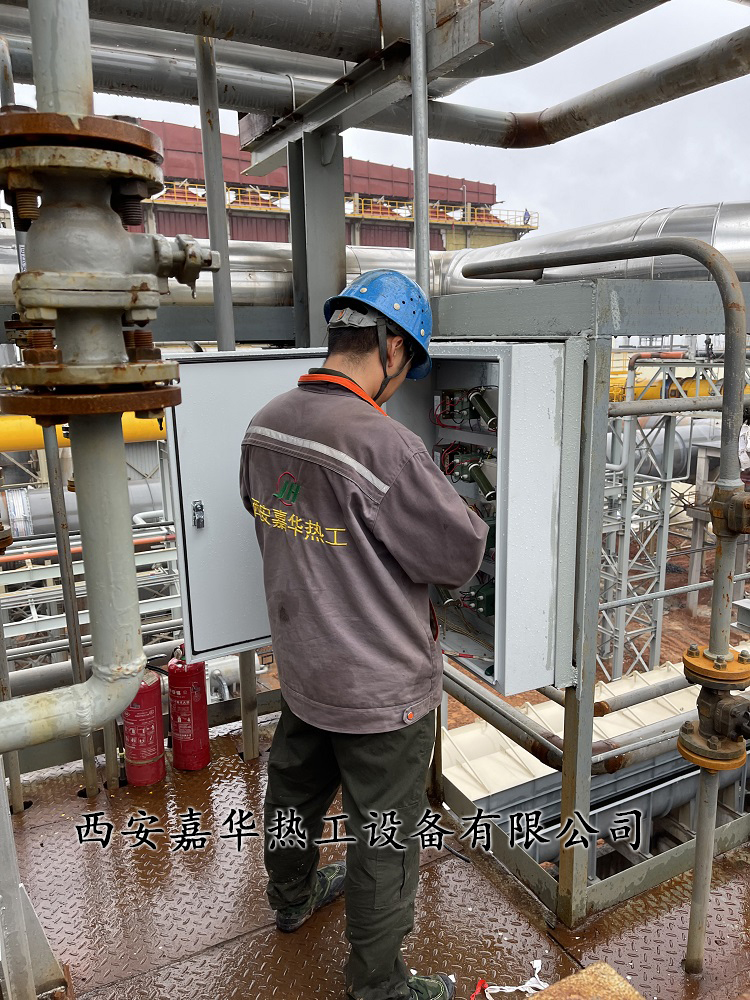

（3）PLC 控制柜安裝在煤塔標高為17.2米的煤氣放散裝置儀表室內；每座焦爐 2 段集氣管，每段集氣管配 2 套自動放散點火裝置，共 4 段集氣管8套自動放散點火裝置。每二套自動點火裝置設置一套控制系統，選用西門子S7-200smart 或S7-1200系統，負責自動放散點火裝置的安全聯鎖、控制和調節，預留與DCS通訊接口，通訊方式采用工業以太網。
（4）焦爐荒煤氣自動放散點火裝置的控制系統必須能根據給定的壓力值實現自動調節（可用程序和手動方式進行參數設定）。 集氣管壓力信號由招標方引至相應的控制柜內。
（5）UPS 選用工業型UPS，要求電路板進行涂覆、防塵處理.電池采用與主機統一品牌，后備時間滿載 30 分鐘、提供主機廠家質保三年承諾，要求提供電池 TLC 認證及檢測報告。UPS 不間斷逆變電源為全廠區 8 套放散供電必須采用供電分配柜，UPS 放置于供電分配柜內。UPS選用山特、艾默生品牌工業級系列UPS。修改自動放散 壓力設定值，設定值根據工藝需要確定。
今天的焦爐荒煤氣放散點火裝置控制系統要求已經講完了，
