你們要的焦爐凈煤氣放散點火裝置來了
昨天我們了解了焦爐凈煤氣放散點火裝置的組成、點火方式、點火器，今天我們來具體的分析焦爐凈煤氣放散點火裝置。
上篇《這是你認識的焦爐凈煤氣放散點火裝置嗎》中我們提到煤氣放散點火裝置的組成，我們今天就具體的分開講講吧。
焦爐凈煤氣放散點火裝置組成詳解：
1、火炬燃燒器：
火炬燃燒器是由防風罩和燃燒器兩部分組成，燃燒器包括：高空點火器、火焰檢測器、蒸汽吹掃裝置組成。是整個放散裝置設施中最關鍵的設備。火炬燃燒器設計和制造保證燃燒完全、穩定性、使用壽命和噪音等技術性能方面的要求； 火炬燃燒器為低噪音引射型火炬頭，采用擴徑方式降低火炬氣出口流速，能完全燃燒，不冒黑煙。采取合理增大火炬燃燒器的出口尺寸，降低出口處流速， 加裝設施，降低流動噪音。
2、筒體及塔架：

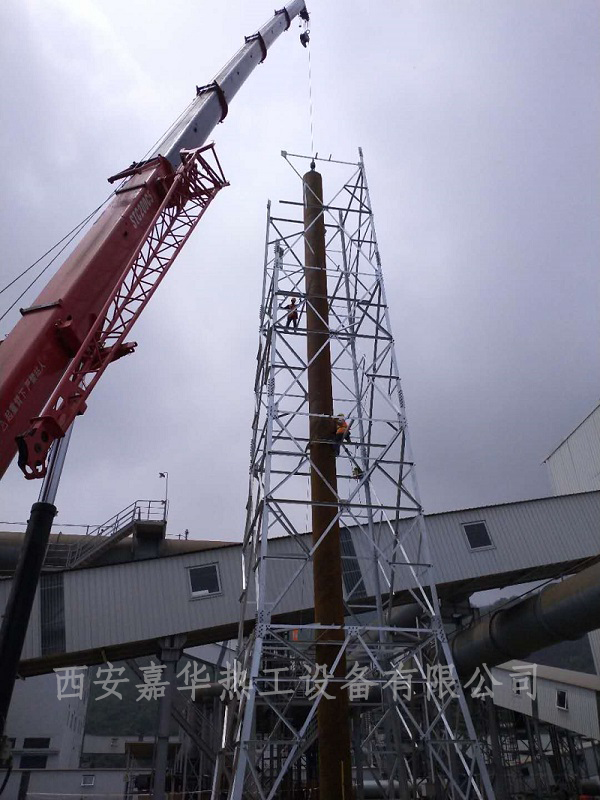

筒體是用 DN350 鋼管制成， 原高 33 米，為達到環保要求，在塔架原基礎上增加 6 米，并焊接直爬梯及檢修平臺，塔架采取可靠的結構形式，滿足本地區的氣候環境特點和裝置周邊的環境特點，具有良好的抗震效果，凈煤氣放散筒體放置在鋼架內由塔架支撐，鋼架由主柱及斜撐構成塔架，保證足夠的鋼性強度和長期的使用要求。
3、高空點火器：
高空點火器，該點火器借鑒德國進口燃燒器點火器經驗精心設計的節能，具有燃燒穩定、火焰剛性好、防風、節能的特點，廣泛應用于石化、治金等行業的燃燒器及火炬上。點火燃料氣采用凈煤氣為點燃介質。每個放散管裝 2 套高空點火器，180 度等角度布置，以保證點火成功率不受風向影響。
4、 高能點火裝置：
點火采用增強型高能點火裝置，型號JHGN-120，該點火裝置點火能量大，發火端耐高溫，抗積碳，抗結焦，不受外界環境（溫度、濕度、風速、氣壓）影響，點火可靠且安裝方便。焦爐凈煤氣放散點火裝置高能點火器詳解請看上篇《這是你認識的焦爐凈煤氣放散點火裝置嗎》
5、耐高溫防焦油點火桿（國家專利產品）：
由西安嘉華熱工研發的防焦油點火桿，高壓導電桿和高能電桿嘴組成。高壓導電桿由高鋁瓷絕緣管制成，高能點火桿嘴靠兩極之間的半導體材料放電，降低放電電壓，提高電嘴的自凈煤氣能力，減少了電極的電蝕作用，其使用壽命可達30 萬次以上，此產品在焦爐煤氣放散點火均成功運行。
6、焦爐凈煤氣放散點火裝置控制系統：控制柜面板設有分就地及遠程控制，控制方式有手動/自動控制。手動控制為：在就地控制箱面板上，設有點火停止按鈕，蒸汽吹掃按鈕，并設有狀態顯示燈，在手動操作時，可將操作后的狀態遠程至中控室的上位機，以便使中控室能夠了解本地操作過程及高空點火器運行等整個系統的燃燒狀況，點火過程實現實時火焰監測 。就地控制箱內裝有西門子PLC S7-200smart 電氣元件均采用國內外知明廠家的產品，保證運行可靠。
焦爐凈煤氣放散點火裝置組成部分分享我們已經接近了尾聲，我們下次來一起了解一下焦爐凈煤氣放散點火裝置的系統控制機理，焦爐凈煤氣放散點火裝置系統具有全天候適用能力，能連續正常工作在白天黑夜和各種季節，室外設備具有較強的防護能力、無論雨天雪天、沙塵暴等惡劣天氣仍能正常可靠工作，能適用于腐蝕性環境，具有較好的風、防火，防雷性能，具有抗陽光、雷閃干擾的能力。
