PLC在火炬點火控制系統中的應用
火炬點火控制系統采用西門子S7—200 PLC作為控制核心，以威綸通觸摸屏作為現場人機界面，三菱變頻器F700控制電機，工控機作為集中控制上位機。PLC主機模塊為CPU224XP，具有14個數字量輸入點和10個數字量輸出點，完全滿足實際需要，從而不需要進行數字量模塊擴展。CPU224×P具有2個RS一485接口，一個連觸摸屏，一個連變頻器j模擬量模塊選擇了EM231，具有4路模擬量輸入。同時為了和工控機進行通信，加了以太網模塊CP243—1。具體控制過程為：工控機或觸摸屏發出相應工作方式，模擬量輸入模塊采集主管道壓力，經PLC運算處理，形成相應開關量輸出，若開關量輸出為1，即點火開關進行點火，模擬量輸入模塊再采集燃燒溫度，溫度達標后，開關量輸出就為0。同時PLC和變頻器通信，對羅茨風機進行控制，風機排放沼氣到燃燒口。壓力、溫度以及一些外圍報警信號在觸摸屏或工控機實時顯示。
PLC接受火炬總管壓力、長明燈溫度等過秤測景值。當火炬總管壓力上升到給定值和長明燈溫度低于設定值時，程序自動生成點火信號，PLc控制高能發乍器輸出高壓電，使高空點火槍產生電弧，同時打開高空點火槍電磁閥和長明燈電磁閥，使高壓燃料氣進入長明燈管道和高空點火槍，高空點火槍里盼燃料氣與空氣混合，通電弧被點燃，自高空點火槍根部噴出火焰，引燃火炬頂部的火炬氣，同時點燃長明燈。長明燈點燃后，長明燈’上安裝的熱電偶將檢測到的溫度反饋給PLC控制系統，溫度達到設定值后，高空點火槍電磁閥自動關閉。高空點火槍內供給的高壓電和高壓燃料氣停止，點火過程完成，系統處于監控狀態。當因某種原因長明燈熄滅，排放氣依然存在，火炬自動點火系統將自動重新點燃長明燈，以保證火炬排放氣正常燃燒。
操作功能
實現半自動、全自動、硬手動點火的控制與顯示；控制高壓電相關設備和某些工藝參數的接通與斷開從而停止點火；實現點火失敗的報警；確認報警；打印各種即時報表，操作信息，歷史曲線。
顯示功能

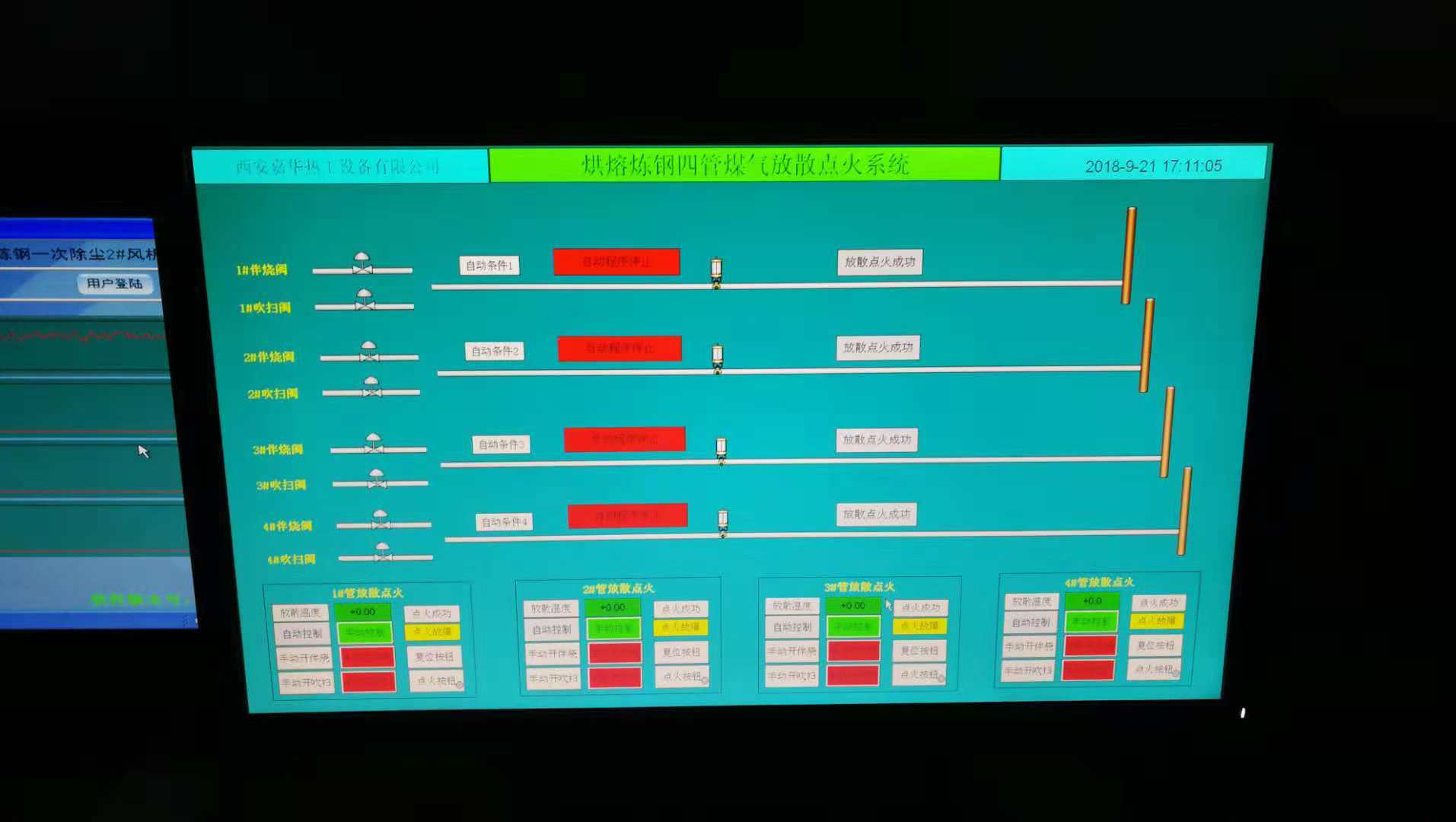

顯示流程圖；顯示當前參數曲線；顯示歷史趨勢；顯示過程即時值}顯示積算器記錄；顯示記錄查詢。
門檻設置
設定燃氣排放壓力啟動點火門檻；設定火炬火焰，確定燃燒的門檻；設定高空點火器門檻。
時間設定
設定點火持續時問、送燃氣時間、火焰確認時間、點火次數、超前送高壓時間、再次點火問隔時間。
