火焰檢測器的分類
火焰檢測器的分類總共有三種：紫外火焰檢測器、可見光火焰檢測器、紅外光火焰檢測器，火焰檢測器是鍋爐爐膛安全監控體系中的重要設備，其作用是依據火焰的焚燒特性對焚燒工況進行實時檢測，一旦火焰焚燒狀況不滿足正常條件或熄火時，按必定方法給出信號，保證鍋爐救活時停止燃料供給。 它主要是由探頭和信號處理器兩個部分組成。

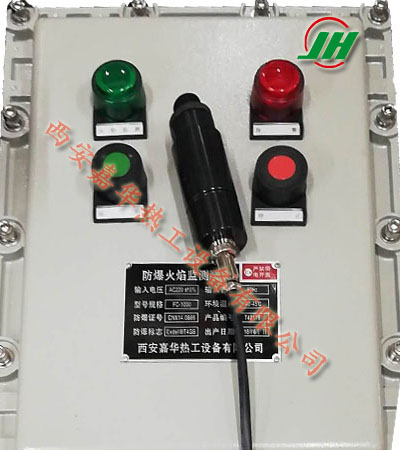

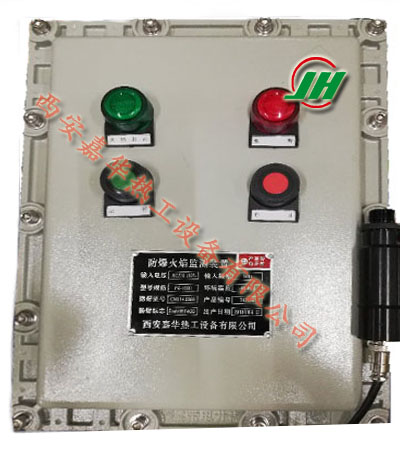

1、紫外光火焰檢測器
紫外光火焰檢測器選用紫外光敏管作為傳感元件，其光譜規模在O.006~0.4m之間。紫外光敏管是一種固態脈沖器材，其宣布的信號是本身脈沖頻率與紫外輻射頻率成正比例的隨機脈沖。紫外光敏管有二個電極，一般加溝通高電壓。當輻射到電極上的紫外光線滿足強時，電極間就發生“雪崩”脈沖電流，其頻率與紫外光線強度有關，最高達幾千赫茲。救活時則無脈沖。
2、可見光火焰檢測器
可見光火焰檢測器選用光電二極管作為傳感元件，其光譜呼應規模在0.33~0.7m之間。可見光火焰檢測器由探頭、機箱和冷卻設備等部分組成。爐膛火焰中的可見光穿過探頭端部的透鏡，經由光導纖維抵達探頭小室，照到光電二極管上。
該光電二極管將可見光信號轉換為電流信號，經由對數擴大器轉換為電壓信號。對數擴大器輸出的電壓信號再經過傳輸擴大器轉換成電流信號。然后經過屏蔽電纜傳輸至機箱。在機箱中，電流信號又被轉換為電壓信號。代表火焰的電壓信號分別被送到頻率檢測線路、強度檢測線路和毛病檢測線路。強度檢測線路設有兩個不同的限值，即上限值和下限值。當火焰強度超過上限值時，強度燈亮，表明著火;當強度低于下限值時，強度燈滅，表明救活。
頻率檢測線路用來檢測爐膛火焰閃耀頻率，它依據火焰閃耀的頻率是高于仍是低于設定頻率，可正確判別爐膛有無火焰。毛病檢測線路也有兩個限值，在正常的情況下，其值保持在上、下限值之間。一旦機箱的信號輸入回路呈現毛病，如光電管至機箱的電纜斷線，則上述電壓信號立刻違背正常規模，然后宣布毛病報警信號。
3、紅外光火焰檢測器
紅外光火焰檢測器選用硫化鉛或硫化鎘光敏電阻作為傳感元件，其光譜呼應規模在0.7-3.2m之間。紅外光火焰檢測器也是由探頭、機箱和冷卻設備組成。焚燒器火焰的一次焚燒區域所發生的紅外輻射，經由光導纖維送到探頭，經過探頭中的光敏電阻轉換成電信號，再由擴大器擴大。該火焰信號由屏蔽電纜送到機箱，經過頻率呼應開關和一個擴大器后，再同一個參閱電壓(可調)進行比較。
