轉爐煤氣放散點火裝置控制集成配置
轉爐煤氣放散點火裝置主要包括:放散管頂部安裝火炬燃燒器,點火裝置,滅火裝置,點火控制系統,其中點火裝置的控制集成在一臺控制柜內,我們接下來就從實際的案例中充分的了解。
轉爐煤氣放散點火裝置實際現場工況情況:
風機煙氣量: 1800m3/min
溫度 : 35-60 ℃
凈熱值 : 500-2000 kcal/Nm3
放散高度: 65米
點火介質: 高爐煤氣、轉爐煤氣、礦熱爐煤氣
工作環境:室外露天

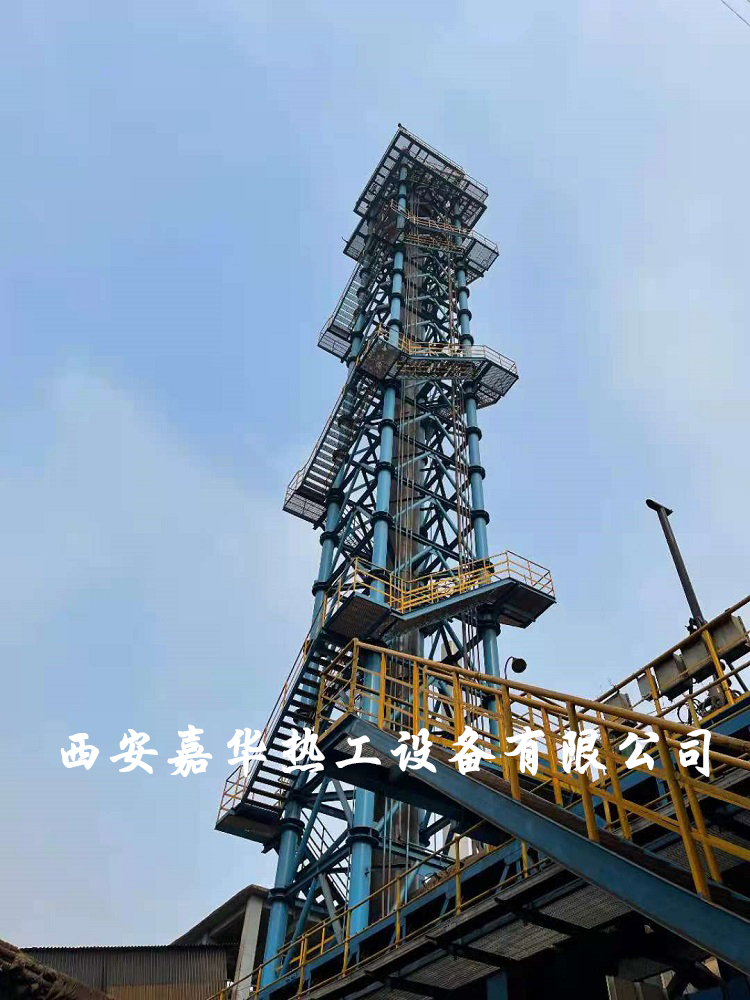

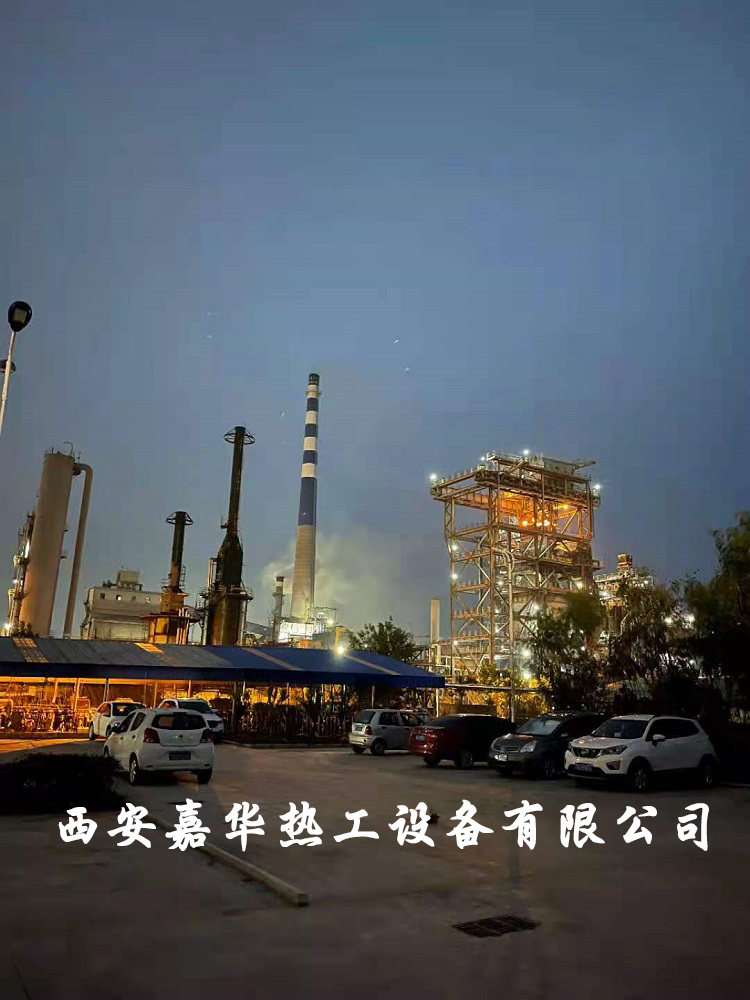

燃燒放散塔高度:65m
單放散管直徑:DN1200
放散燃燒介質:轉爐煤氣、高爐煤氣,礦熱爐煤氣
轉爐煤氣放散點火裝置的控制集成在一臺控制柜內。配置如下:
1、現場防爆控制箱 防爆控制箱放置在就地 1套
2、PLC柜放置除塵風機操作室,PLC和各種信號處理、啟動器等部件都安裝在操作室儀表控制柜內,狀態顯示燈安裝在控制柜的面板上和電腦畫面上,柜體尺寸800×600×2200,共1套
3、燃燒器,安裝在放散管頂部,主要是由筒體和防風外罩組成,材質為304不銹鋼 共3個
4、高空點火器,安裝在放散燃燒器頂部安裝3套高空點火器。
5、火焰探測組件,1套高空點火直燒嘴上各安裝2套,共6套
6、變壓器 ,1套高空點火器都配1臺變壓器,共6套
7、點火裝置附件,包括電纜、管道等(數量實測)
8、 散塔煤氣總管道安裝快切閥三套。
