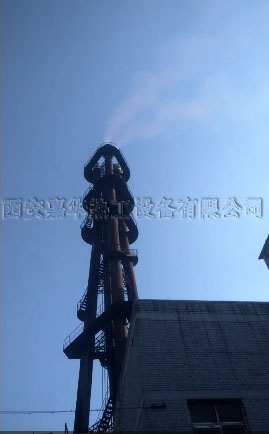

高爐煤氣放散點火裝置設備及控制的要求

       高爐煤氣放散點火裝置設備要求

　　(1)火炬燃燒裝置包括主燃燒器(內設旋流片)、防風罩等主體設備系統、自控儀表系統、自動點火系統、電氣系統等部分;主燃燒器、防風罩、流體密封，電動球閥可現場及遠程自動/手動控制;

　　(2)引燃氣管路經總閥后，作為高空點火引火筒氣源;引燃煤氣管設手動/電動球閥;

　　(3)在放散筒體處設置氮氣吹掃口，向放散系統中注入氮氣進行吹掃，防止回火爆炸;氮氣吹掃管設手動/電動球閥，電動閥門可遠程自動/手動控制;氮氣吹掃放散主管的同時，吹掃引燃煤氣管道;每次氮氣吹掃時，同時吹掃凈煤氣放散管。

　　(4)火炬燃燒裝置在設備運行過程中，具備有效的降噪措施，符合國家規定的熱輻射要求。

  高爐煤氣放散點火裝置控制要求

　　(1)火炬燃燒裝置設有兩種點火模式：自動點火、手動點火;程控柜安裝在TRT 控制室內，自動點火通過可編程控制器實現。在控制柜設“自動/手動”點火選擇切換開關。“手動”狀態即通過手動方式點燃點火引火筒，用于在需要時或自動點火系統出現某些故障時使用，從而保證在特殊或緊急情況下煤氣也能燃燒放散;

　　(2)點火程控儀的觸發、吹掃信號來自系統管道內壓力及放散管道自動調節蝶閥打開及關閉信號或手動控制;

　　(3)該放散點火裝置采用PLC 控制，接到凈煤氣自動調節蝶閥的信號后能夠自動完成的燃燒放散。作為一個子項的PLC除了完成自身的檢測、控制、連鎖與報警外，還具有通訊功能，將主燃燒器“燃燒/熄滅”狀態送到系統PLC，并由CRT顯示出來;

　　(4)控制柜要求可以完成手動單步點火，放散點火裝置用一個控制柜，火焰檢測信號可以在控制柜面板上顯示;要求防爆、防塵、防水;

　　(5)所有控制閥門均采用電動球閥(電動球閥要求質量可靠，0 泄漏)，

　　(6)點火引火筒組件中設引射器，除節能外，還可使點火引火筒燃燒充分，增強火焰剛度，減小惡劣氣候條件(大風、大雨等)對點火引火筒的影響，同時消除黑煙。每套點火引火筒組件設引燃氣入口及空氣混合口。

　　(7)點火桿采用我公司專利產品：防止焦油污染。

        通過以上對高爐煤氣放散點火裝置設備及控制的描述，嘉華熱工相信只有高要求的設備和控制才會有好的產品和讓客戶放心，讓客戶相信嘉華熱工是一家放心廠家，小編今天的介紹就到這結束了，期待我們的下一次相見。
