放散點火裝置技術要求

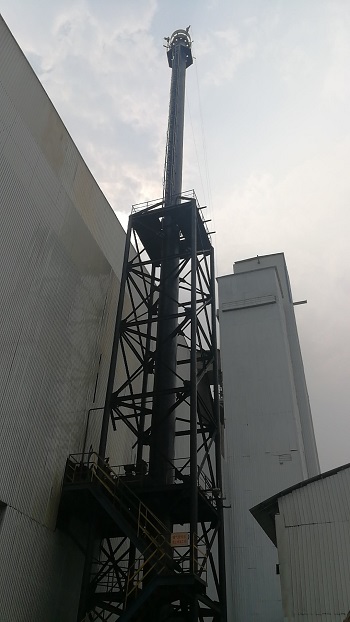

放散點火裝置技術參數：煤氣放散管直徑，采用水煤氣管(螺旋管)，材質為Q235B，厚度8≥12mm，高度；放散管支架采用鋼制框架結構，根開不得小于4m×4m，立柱采用鋼管或型鋼制作，沿放散管設置直爬梯至頂端，頂端設置點火裝置，并在頂端設置燃燒器。燃燒器材質為304不銹鋼，高溫區部件采用310S。為滿足檢修方便的需要，頂部設置檢修平臺，并設置避雷設施和航空障礙燈。從煤氣主管上引出的支管上設置閥組平臺，通過直爬梯到達平臺。
煤氣放散自動點火系統選用高能直接點火方式，主要由點火控制箱、高壓離子發生器(不少于2組)、氮氣吹掃管道、各種控制閥門、火焰檢測器、火焰溫度測量系統；煤氣壓力檢測系統、氮氣壓力檢測系統、防風式燃燒器等構成。當煤氣放散量達到燃燒器所需的最小流量時自動點火，還可進行控制室手動遠操點火和現場手動點火，并采取防止出現熄火的措施。點火裝置具備點火故障報警，系統燃燒狀態顯示，監測火炬的工作狀態(熄火)，現場燃料氣、氮氣壓力低報警等功能，并輸送至發包人提供的DCS系統。
焊接質量檢驗等級及無損檢測要求
一級焊縫: 須疲勞計算構件上的作用垂直于焊縫長度方向的橫向對接受拉焊縫, T形對接與角接組合受拉焊縫, 無需疲勞計算構件上的凡要求與母材等強度的對接受拉焊縫, 均需100%超聲波探傷, 評定等級為Ⅱ級, 檢驗等級為B級。
二級焊縫：除一級焊縫外的全熔透焊縫。需20%超聲波探傷，評定等級為Ⅲ級，檢驗等級為B級。
三級焊縫：除上述一、二級之外的角焊縫，部分焊透的對接與角接組合焊縫。三級焊縫不要求探傷。
我公司提供設備/材料為全新的、先進的、成熟的、完整的和安全可靠的，且設備/材料的經濟技術性能符合本技術條件書的要求，提供對煤氣放散點火裝置的設計、供貨、制安、調試等。
