鍋爐就地點火中PLC的應用
鍋爐油槍點火系統由油槍、點火槍、油槍推進器、點火槍推進器、角油閥、吹掃閥和打火器等組成，如圖1所示。其中，油槍和點火槍分別固定在相應的推進器上，由相應的推進器動作帶動完成推進、退進等動作，因此，控制時不是直接控制油槍和點火槍，而是控制相應的推進器。
油槍處于進位位置，點火槍處于退位位置。油槍點火啟動步驟如下：進油槍一開吹掃閥一吹掃延時一關吹掃閥一點火油槍～開油閥同時打火。此時，判斷該支油槍是否被點燃，如果點燃，則點火成功，點火槍退出，點火結束；如果該支油槍未被點燃，則點火失敗，接著執行如下操作：關油閥一開吹掃閥一吹掃延時一關吹掃閥～退油槍～退點火槍。此次點火結束，準備下一次點火。
二、就地點火控制器的系統組成

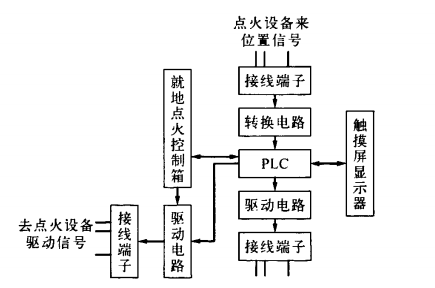

就地點火控制器的組成其核心是1臺PLC，它負責鍋爐點火時系統所需完成的各種邏輯控制和運算，轉換電路把點火設備來的每一個位置信號都經過繼電器轉換進入PLC，參與點火系統的邏輯控制，同時在觸摸屏顯示器上指示設備的位置，并作為遠控方式時的依據。驅動電路接受PLC送來的命令，經交流接觸器驅動后去控制點火設備，在就地點火時，它必須在PLC(通過觸摸屏顯示器)發的“允許點火”燈亮后，完成就地點火功能。
PLC在控制器中的設計，此方式克服了鍋爐就地火把點火方式原始、不安全、浪費點火油、不衛生等缺點；鍋爐就地點火采用PLC控制后，取消了大量的中間環節，簡化了線路，增強了系統的功能和可靠性。
