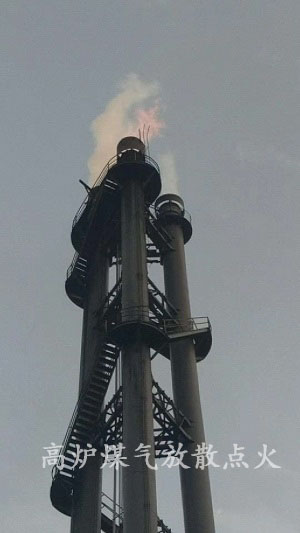

高爐煤氣放散點火部分控制系統
之前我們已經了解過了高爐煤氣放散點火裝置的組成及部分組成的詳解，相對于該系統的控制方式我們之前提到了程控操作和手動控制系統，今天我們分析該系統的點火控制系統及防回火裝置。
高爐煤氣放散點火的點火控制系統：
在新建火炬點火控制室，放置點火控制柜，點火控制系統，用熱電偶，微差壓變送器為終端采集數據信號，以PLC為核心通過西安嘉華設計火炬放散點火軟件進行控制，與點火報警，防回火氮氣吹掃連鎖，并將火炬運行狀態送至DCS上位機，中控室實時掌握火炬運行狀態，中控室設有工控機用whcc組態的監控系統，通過光纜通信對點火控制柜進行操作，達到遠程控制的目的。
高爐煤氣放散點火防回火裝置：
在火炬燃燒器內設有動態流體阻火器，當放散壓力小，流速減慢時防止空氣倒流回火現象產生。其二，由壓力變送器設置放散壓力最小值，當壓力小于設定值，將啟動氮氣吹掃，氮氣吹掃分兩段進行。
1，在火炬燃燒器下段，直接將火吹滅
2，防止火焰倒流回火，在放散閥下游設有氮氣吹掃即能防止回火又能將放散管殘留的煤氣置換。為下次點火創造好條件。
整套系統閥組采用國內知名品牌，保證動作準確，靈活經久耐用。PLC采用西門子S7-200SMART,中間繼電器采用國內知名品牌。
嘉華熱工在接到客戶的咨詢后，由我們技術和客戶詳細的溝通過后或者在現場考察后，然后根據高爐煤氣放散點火現場情況本著實用、節約、簡單、安全可靠的原則給予客戶提出詳細的技術方案。
