煤炭氣化公司焦爐煤氣放散點火配置說明
煤炭氣化公司焦爐煤氣放散點火裝置在和需方的技術人員進行詳細的溝通后，在該裝置原有的設備基礎上進行修復與改造工程，具體裝置備件有由高空火炬塔架（原系統已有）、火炬頭（防風罩、導流板）、高能點火裝置、 、火焰監測裝置、主放散燃氣放空反板閥（原系統已有）、 蒸汽吹掃電磁閥、儀器、儀表、 火控制柜等組成。放散口配高能點火裝置兩套、、火焰監測裝置一套，及為了保證在異常情況下依然可以實現凈煤氣火炬點火裝置的功能，達到安全可靠的目的，對控制箱配備專用 UPS。
焦爐煤氣放散點火配置說明：

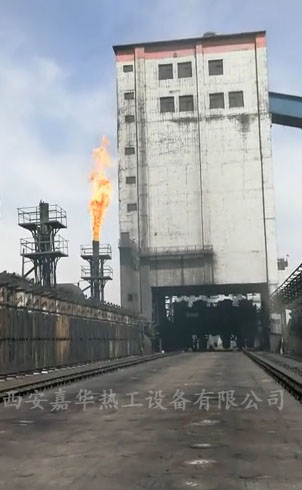

1、火炬高總高度為 5 米，主火炬高7米。火炬頭（防風罩、導流板）。
2、高能點火器：
點火采用高能點火器 JHGD-20，該點火器點火能量大，發火端耐高溫，抗積碳，抗結焦，不受外界環境（溫度、濕度、風速、氣壓）影響，點火可靠且安裝方便。
組成：每套高能點火器由高能點火器箱體、高壓點火桿、高壓連接導線組成。
安裝：將高壓點火桿安裝在火炬專用支架上，高能點火器安裝在火炬塔下訪雨箱內，點火桿與點火器之間用高壓導線連接，應保證點火器與點火桿之間的距離≤50 米。
功能：當需要點火時，給點火器通電 AC220V 50Hz 點火器發出點火信號經高壓導線傳至點火桿，在點火桿頭部發出能量為 20J 的電火花，燃氣遇火花后點燃，實現點火功能。
2、火炬點火裝置火焰監測器：
本系統火焰監測采用溫度傳感式火焰監測，傳感器以溫度信號經處理后以開關量的形式作監測。該監測方式廣泛應用于石化行業火炬放散系統中。
3、控制柜上可實現放散裝置的手動/自動點火及狀態顯示。
控制箱面板設有 、點火/停止按鈕，吹掃閥開/關按鈕，并設有狀態顯示燈，可顯示電源指示、著火指示、吹掃閥開指示等整個系統的燃燒狀況功能。 控制箱內電氣元件均采用國內外知名廠家的產品，保證運行可靠。
