嘉華熱工焦爐煤氣放散原理

工程詳情

焦爐煤氣放散點火控制系統由中心控制柜現場控制箱PLC計算機控制系統，點火溫度檢測報警系統，放散同體工藝管道火炬燃燒器信號電力控制電纜儀器儀表組成。

焦爐煤氣管壓由微差壓變送器檢測后直接送到PLC控制器，當壓力高于預設值上線（根據焦爐工藝要求一般設定為250-300Pa），使PLC控制系輸出開關量信號提示準備點火，伴燒器用焦爐煤氣的電磁閥開啟，同時點火器動作使伴燒煤氣點火，當火焰監測器監測到火焰，則點火器停止打火，延遲15秒后，如集氣管煤氣壓力持續走高，PLC控制系統將打開放散翻版閥，荒煤氣經放散筒體（一般為DN500㎜），在火炬燃燒器你處，被伴燒器點燃，為保證系統壓力的穩定，系統將自動把放散閥開度調節到25%-30%左右，同時開啟蒸汽攏火裝置，利用蒸汽沖力提升火苗高度，提高荒煤氣的燃燒，當集氣管壓力低于設定值下線時（根據焦爐工藝要求一般設定為140-150Pa）時，延遲15秒后如果集氣管壓力低于預設值下線，點火放散閥關閉同時開啟蒸汽滅火閥，關閉放散翻版閥延遲一分鐘后，壓力低于給定上線值則關閉點火電磁閥，蒸汽吹掃閥打開延遲50S，蒸汽吹掃閥關閉，同時關閉蒸汽攏火閥，放散過程結束，進入下一次放散準備。

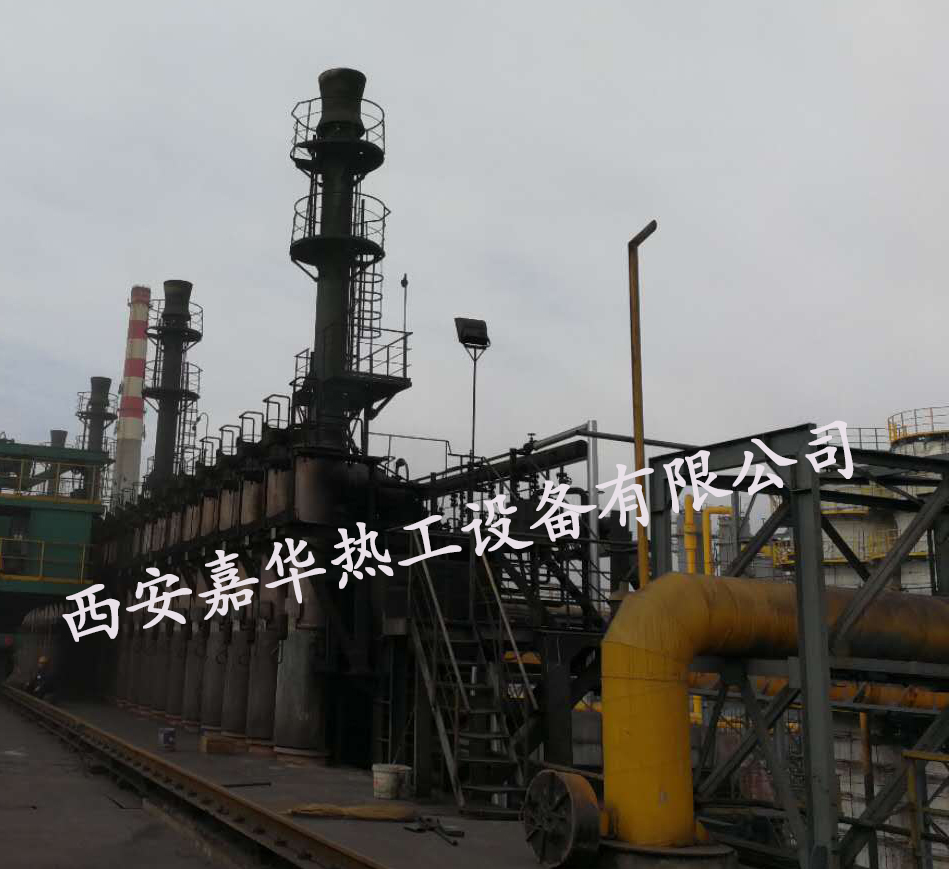

焦爐煤氣放散點火裝置
